REFLEXIÓN DE UNA ONDA ELECTROMAGNÉTICA

Reflexión de una onda electromagnética

La reflexión de las ondas electromagnéticas ocurre cuando una onda incidente choca con una barrera existente (un objeto) y parte de la potencia incidente no penetra el mismo. Las ondas que no penetran el objeto se reflejan. Debido a que todas las ondas reflejadas permanecen en el mismo medio que las ondas incidentes, sus velocidades son iguales y por lo tanto el ángulo de reflexión es igual al ángulo de incidencia.





Este fenómeno depende de las propiedades de la señal y de las propiedades físicas del
objeto.

Las propiedades de la señal son el ángulo incidente de llegada al objeto, la orientación y la longitud de onda (λ).

Las propiedades físicas del objeto en cambio son la geometría de la superficie, la textura y el material del que esté compuesto.

Una reja densa de metal actúa de igual forma que una superficie sólida, siempre que la

distancia entre las barras sea pequeña en comparación con la longitud de onda λ.

A modo de ejemplo, para la frecuencia de 2,4 GHz (λ = 12,5 cm), una rejilla metálica con separación de 1cm entre sus elementos va a actuar igual que una placa de metal solida.



MODO DOMINANTE. POTENCIA TRANSMITIDA POR CADA MODO



Modo dominante. Potencia transmitida por cada modo.

El modo con la frecuencia de corte más baja se denomina el modo dominante de la guía. Es habitual para seleccionar el tamaño de la guía de tal manera que sólo este modo uno puede existir en la banda de frecuencias de operación.

En rectangulares y circulares (tubo hueco) guías de onda, los modos dominantes se designan el modo TE _1,0 y _1,1 TE modos, respectivamente.

Los modos pueden separarse en dos grupos generales:

Transversal Magnético (TM ) donde el campo magnético es siempre transversal a la dirección de propagación, pero existe un componente del campo eléctrico en la dirección de propagación.

Transversal Eléctrico (TE) en el que el campo eléctrico es siempre transversal, pero existe un componente del campo magnético en la dirección de propagación.

El modo de propagación se identifica por dos letras seguido por dos subíndices numéricos.

Por ejemplo el TE 10, TM 11, etc.

El número de modos posibles se incrementa con la frecuencia para un tamaño dado de guía, y existe un modo, llamado modo dominante, que es el único que se puede transmitir a la frecuencia más baja que soporta la guía de onda.

En una guía rectangular, la dimensión crítica es la X. Esta dimensión debe ser mayor que 0.5 a la frecuencia más baja que va a ser transmitida. En la práctica, generalmente la dimensión Y es igual a 0.5 X para evitar la posibilidad de que se opere en otro modo que no sea el modo dominante.

La dimensión de la longitud de onda para las guías rectangulares y circulares se presenta en la siguiente tabla, donde X es el ancho de la guía rectangular y r es el radio de la guía circular. Todos los valores se refieren al modo dominante.

Tipo de guía	Rectangular	Circular
Longitud de onda de corte	2X	3,41r
Longitud de onda máxima transmitida con poca atenuación	1,6X	3,2r
Longitud de onda mínima antes de que se transmita el modo siguiente	1,1X	2,8r

ATENUACIÓN

Atenuación

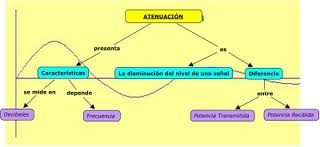

La Atenuación es la disminución del nivel de una señal cuando pasa a través de un elemento de un circuito, o bien se define como la diferencia entre la potencia transmitida y la potencia recibida, debido a la pérdida en los medios de transmisión. Se mide en Decibles o porcentajes. Por lo general, la atenuación depende de la frecuencia, eso es la cantidad de atenuación varía en función de la frecuencia.

Las pérdidas en una guía de paredes conductoras se deben a dos causas: al hecho de que el dieléctrico interior no es perfecto, y a que el conductor tiene una conductividad finita.

Por ejemplo, la luz solar es atenuada por gafas oscuras, los rayos X son atenuadas por el plomo, y la luz y el sonido son atenuadas por el agua.





ONDAS GUIADAS ENTRE PLANOS CONDUCTORES PARALELOS

Onda guiada entre planos conductores paralelos



El análisis de un sistema de transmisión integrado por dos placas paralelas es el más sencillo dentro del grupo de las guías de onda y, además, ofrece una buena visualización introductoria sobre los efectos de propagación dentro de una guía.

Consideremos inicialmente una onda plana que viaja en dirección z y dos placas paralelas perfectamente conductoras orientadas como se muestra en la figura (1).



Como las dos placas son perpendiculares al campo eléctrico incidente de la onda plana, no afectan en absoluto su distribución, ya que debe cumplirse la condición de frontera de que el campo eléctrico tangencial en las superficies conductoras sea igual a cero. Es decir, el campo eléctrico solo puede ser normal a  las placas, dirección que coincide con el campo eléctrico de la onda plana incidente.

Dicho de otra manera, la onda que se propaga entre las dos placas también es TEM, y la distribución de los campos es igual a la de la onda plana original, como si las placas no existieran. Una porción de la onda plana es "atrapada" en el interior de las placas, y se sigue propagando a lo largo de la dirección z con las mismas características que las de una onda plana. Por lo tanto las dos placas paralelas forman una guía de ondas.

El modo TEM de propagación dentro de las dos placas es el modo fundamental de trasmisión de la guía y existe para toda frecuencia de operación.

Sin embargo, conforme la frecuencia de trabajo se incrementa más y más, dejando fija la separación entra las placas, irán apareciendo otras configuraciones o distribuciones de los campos dentro de la guía, llamadas modos TE y TM. Estos modos tendrán longitudes de onda y constantes de propagación diferentes a las de una onda plana.

Fig. 1

FRECUENCIA DE CORTE



FRECUENCIA DE CORTE



La frecuencia de corte de una guía de ondas electromagnéticas es la frecuencia más baja para que un modo se propagan en la misma. Las frecuencias por debajo de la frecuencia de corte no serán propagadas por la guía de onda.

En la fibra óptica, es más común tener en cuenta la longitud de onda de corte (es la longitud de onda mínima que puede propagarse en una guía de onda) que se propaga en una fibra óptica o guía de ondas.

La frecuencia de corte se encuentra con la ecuación característica de la ecuación de Helmholtz para las ondas electromagnéticas, que se deriva de la ecuación de onda electromagnética.

Por lo tanto, cualquier frecuencia de excitación más baja que la frecuencia de corte se atenúa, en vez de propagar.

La frecuencia y la longitud de onda de corte se determinan por las dimensiones de sección transversal de la guía de onda.

La frecuencia de corte de los modos TEM (transversal electromagnéticos) es cero.

Los modos TE y TM que aparecen en guías de ondas (formadas por dieléctrico homogéneo lineal e isótropo y conductores perfectos) tienen frecuencias de corte no nulas que dependen no sólo de las características del dieléctrico por el que se propaga la energía, sino de la geometría de la guía de ondas que soporta el modo.

MODOS DE PROPAGACIÓN

MODO DE PROPAGACION

Las ondas electromagnéticas viajan a través de las guías por medio de diversas configuraciones a las que llamamos nodos de propagación.

Un modo es la manera en la que la energía se puede propagar a lo largo de la guía de onda, cabe aclarar que todos modos deben satisfacer ciertas condiciones de frontera para que se puedan dar.

Los modos de propagación dependen de la longitud de onda, de la polarización y de las dimensiones de la guía.

El modo longitudinal de una guía de onda es un tipo particular de onda estacionaria formado por ondas confinadas en la cavidad.

Los modos transversales se clasifican en tipos distintos:

Modo TE (Transversal eléctrico), la componente del campo eléctrico en la dirección de propagación es nula.

Modo TM (Transversal magnético), la componente del campo magnético en la dirección de propagación es nula.

Modo TEM (Transversal electromagnético), la componente tanto del campo eléctrico como del magnético en la dirección de propagación es nula.

Modo híbrido, son los que sí tienen componente en la dirección de propagación tanto en el campo eléctrico como en el magnético.

En guías de onda rectangulares el modo fundamental es el TE1,0 y en guías de onda circulares es el TE1,1.

VELOCIDAD DE FASE Y VELOCIDAD DE GRUPO

VELOCIDAD DE FASE Y VELOCIDAD DE GRUPO

Es necesario diferenciar entre dos clases de velocidad: la velocidad de fase y la velocidad de grupo.” Es decir, la velocidad con la cual la onda cambia de fase y la velocidad a la que se propaga la onda.

La velocidad de fase es la velocidad aparente de una fase determinada de onda, por ejemplo, su cresta o punto de máxima intensidad de campo eléctrico. Es aquella con la que cambia una fase de onda, es dirección paralela a la superficie conductora que pueden ser las paredes de una guía de onda. Se determina midiendo la longitud de una onda de determinada frecuencias.

La velocidad de grupo es la velocidad de un grupo de ondas, es decir, de un pulso. La velocidad de grupo es aquella con la que se propagan las señales de información de cualquier tipo. También, es la velocidad con la que se propaga la energía. Se puede medir determinando el tiempo necesario para que un pulso se propague por determinada longitud de la guía de onda.

En una guía de onda las velocidades de grupo y de fase tienen el mismo valor en el espacio libre. Sin embargo, si se miden esas dos velocidades con la misma frecuencia, se encuentra que, en general, las dos velocidades no son las mismas. En ciertas frecuencias serán casi iguales y en otras pueden ser muy distintas. Pero sabemos que la velocidad de fase siempre es igual o mayor a la velocidad de grupo y el producto de ambas es igual al cuadrado de la velocidad de propagación en el espacio libre.

La velocidad de fase puede ser mayor que la velocidad de la luz. Un principio básico de la física establece que ninguna forma de energía puede viajar a mayor velocidad que la de la luz en el espacio libre. Este principio no se viola, porque es la velocidad de grupo y no la se fase la que representa la velocidad de propagación de la energía.

Como la velocidad de fase en una guía de onda es mayor que su velocidad en el espacio libre, la longitud de onda para determinada frecuencia será mayor en la guía que en el espacio libre.
